单芯HDMI光端机(非压缩)

光端机 370451

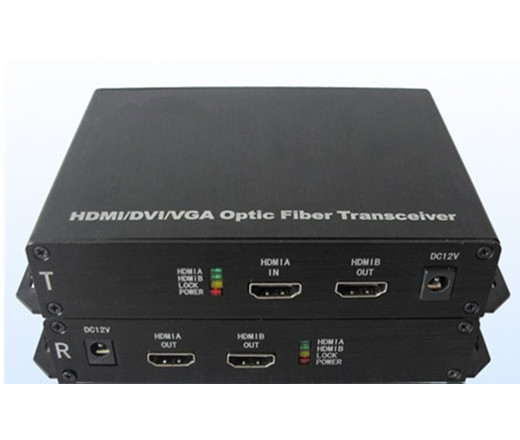

单芯HDMI光端机(非压缩)HTXD-T/R-HDMI-10

产品简介:

       多媒体应用系统中,往往需要把HDMI数字音视频信号远距离传输。但使用普通的HDMI电缆长距离传输时,总会出现输出信号差,容易受干扰,显示出来的图像会出现模糊、拖尾、分色等现象。同时传输距离短,不能满足多媒体信息发布等场合长距离传输的要求,使用HTXD-T/R-HDMI-10光端机传输HDMI信号,完全解决了此类问题,传输距离1米-20公里。同时,光端机传输具有衰减小、频带宽、抗干扰情强、安全性能高、体积小、重量轻等优点,所以在长距离传输和特殊环境等方面具有无法比拟优势。此外采用HDMI接口,只靠一条HDMI电缆接HDTV,就能同时欣赏到1080P清晰细腻的画面,以及高达192K采样率,8声道的高保真影院音响。HDMI设备在多媒体系统中应用,即节省施工成本及走线的复杂性,又能保证高品质的目标为可能。



     单芯HDMI光端机由发射端和接收端组成,HTXD-T-HDMI-10是光发送器,HTXD-R-HDMI-10是光接收器,二个设备配合使用,可实现经光送器把HDMI音视频信号经光缆长距离发送给光接收器,同时输出二路HDMI音视频信号,在不经过对信号进行任何压缩处理后,高保真输出"原装"的音视频信号。



应用场景:

地铁站台内高清视频多媒体信息发布系统

列车站台内高清视频多媒体信息发布系统

安防监控高清视频信号的远距离传输

大型演出中高清视频信号传输

各种高清视频的应该场合

HDMI光端机完全兼容DVI接口信号。采用HDMI转DVI电缆或转接头,就能实现DVI信号的传输。



产品特点:

△支持电脑最高分辨率高达1920×1200@60Hz;

支持HDTV最高解析度高达1080P;

支持HDMI1.3接口,兼容HDMI1.2a标准

支持1路HDMI端子输入与HDMI环路输出;

支持2路HDMI端子输出;

光纤采用SC接口,可现场热拔插;

采用单芯单(多)模光纤;

HDMI输入输出有效应传输电缆距离最大可达15米;

支持输入,输出信号指示;

支持即插即用;

带网管功能



产品参数:

1、视频
PC输入最高分辨率:1920×1200@60Hz
HD-DVD输入最高解析度:720p/1080i/1080p
输入输出TDMS信号带宽:1.65Gpbs
输入输出TDMS信叫电压:1.2volts p-p
输入DDC信号电压:5volts p-p (TTL)



2、电源
电源功耗:3W(max.)
电源电压:9-15VDC



3、光纤
符合IEEE802.3z中1000BASE_LX光连接规范
输入光中心波长:1310nm
发射功率:-9.5~-3dBm平均光功率@850nm
光接收灵敏度:-23dBm平均光功率@850nm
输出光调制幅度:180μW
输入光调制幅度:≤15μW
相对离讯强度:-116 DB/Hz
回波损耗:≤10 dB
传输码速率:240M Hz~1.65G Hz
传输距离:1米~500米多模光纤
1米~20公里单模光纤



4、环境条件
工作温度:-20℃~+70℃
储存温度:-40℃~+80℃
相对湿度:0~95%(非冷凝)

外形尺寸(mm):105Lx140Wx36H
