视频字符叠加器(双路)

工业级设备 156904

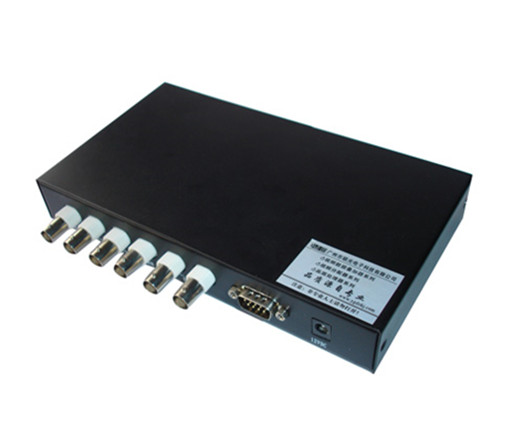

VDM902视频字符叠加器(2路视频输入,1路视频缓冲输出,3路视频字符叠加输出)


功能描述

1.字库为GB1312标准字库,共有8192个汉字和字符。汉字和字符统一为24x24点阵显示

2.字型可设置成五种大小规格;闪烁或不闪烁;整屏可显示12×24字符窗。

3.字符具有黑边,可设置黑背景和取消黑背景,在较亮的情况下,字符仍清析可看。字符并可八级亮度可调;

4.编址通讯,使用一个RS232/RS485接口可实现对多路视频叠加器的控制(最多16路);

5.通信口使用RS232/RS485标准,RS232接口采用光电隔离技术,能适应各种使用环境;

6. 实时钟日期发生器,并可通过串口命令设置时间日期及显示位置的调整,并可保存显示位置,掉电不丢失;

7.设计合理,字符稳定,无需调整;

8.视频接口:2路视频输入,1路视频缓冲输出(不带字符叠加),1路视频字符叠加输出, 2路视频字符叠加输出(掉电不丢失) ;

9.可带视频隔离模块,去除地线干扰;


技术性能

 视频输入      2个输入端子(BNC),1.0Vp-p/75Ω

 频输出        1个环路输出(BNC),3个叠加输出(BNC),1.0Vp-p/75Ω

 视频带宽      10MHz

 信噪比        >60dB

 同步          内同步

 数据通讯      RS232或RS422标准接口,DB9阳座,编址通讯

 汉字显示      12(行)×24(列)

 字符属性      大小五种规格、闪烁或不闪烁、黑边或黑底、八级亮度,软件可调

 字库容量      最大16384个24*24点阵汉字字符

 输入电压      DC12V

 功率消耗     <3W

 工作温度      -10℃—+60℃

 外型尺寸     170×115×30mm

 重量          1.0KG


应用领域

    动态视频数据叠加器(VDM900/902)是专门为公路监控系统设计的视频产品,可广泛用于金融、安防、交通及各类工业环境的视频监控系统,实现对视频信号的实时叠加。
