收发器常见组网方案图

方案图

收发器使用范围广，组网灵活。

方案一采用收发器加交换机的组网结构实现点对多点

方案二采用多电口收发器实现点对多点的组网结构

方案三采用节点式收发器，提供点到点、点对多点的链状多节点组网结构，大大提高了组网的灵活性

机架式（模块化）光纤收发器适用于多用户的汇聚，如小区的中心机房必须满足小区内所有交换机的上联，使用机架便于实现对光纤收发器的统一管理和集中供电。

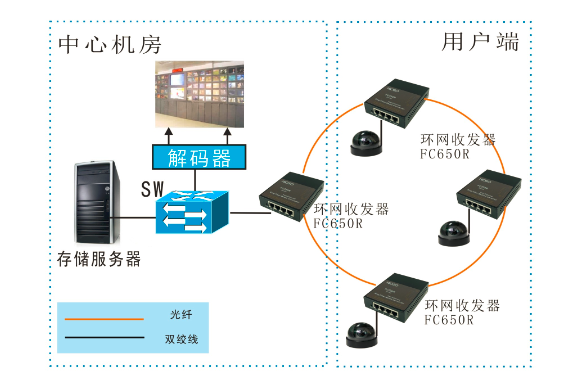

环网收发器多用于链路备份，主链路中断后，备用链路在10ms内启用并收敛。
