产品概述
S3500E系列交换机是TG-NET公司推出的一款增强型千兆管理型交换机，目前推出四个型号：S3500E-28G-4TF、S3500E-24F-4TF、S3500E-48G-4TF、S3500E-48F-4TF。S3500E系列是一款增强型千兆管理型交换机，具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，最大支持4个万兆SFP+端口，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力，支持IPv4/IPv6 硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6 时代其提供高容量的交换能力，可广泛应用在中小型政府、企事业单位网络的汇聚层；大型网络的接入层。
产品外观
S3500E-24G-4TF
24个10/100/1000M电口；
4个千兆SFP复用光口；
1-4个万兆SFP+端口（扩展卡）；
1个Console口；
S3500E-24F-4TF
24个千兆SFP光口；
8个10/100/1000M复用电口；
1-4个万兆SFP+端口（扩展卡）；
1个Console口；

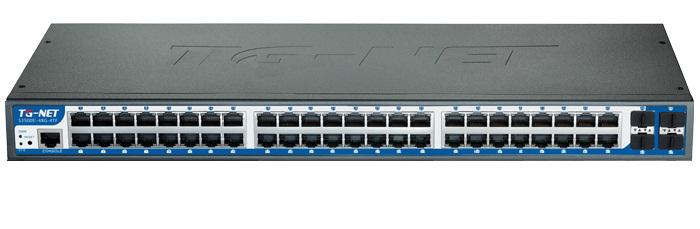

S3500E-48G-4TF
48个10/100/1000M电口；
4个千兆SFP复用光口；
1-4个万兆SFP+端口（扩展卡）；
1个Console口；

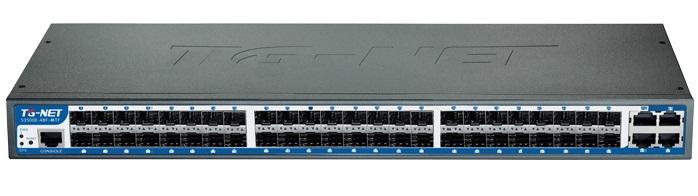

S3500E-48F-4TF
48个千兆SFP光口；
4个10/100/1000M复用电口；
1-4个万兆SFP+端口（扩展卡）；
1个Console口；
产品特点
△ 丰富的端口类型，灵活的端口扩展
S3500E系列交换机支持2块万兆扩展卡，每块扩展卡支持1-2个万兆SFP+端口，用户可根据组网情况灵活选择1-4个万兆端口。S3500E系列同时还提供多样化的千兆端口，如：24个千兆光口或电口，以及48个千兆光口或电口，能够满足大型网络接入或中小型网络汇聚的不同的组网需求。
△ 强大的处理能力
S3500E基于 VCore-III MIPS-based CPU强大、稳定的处理能力；
S3500E-24G-4TF/S3500E-24F-4TF提供高达88Gbps的交换容量，端口全线速存储转发。
S3500E-48G-4TF/S3500E-48F-4TF提供高达136Gbps的交换容量，端口全线速存储转发。
保证主干网络的大流量数据无阻塞转发。
△ 完善的安全控制策略
支持基于端口的用户IP+MAC地址认证、基于端口的802.1X认证、远程Radius、NAS认证，
支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四层的ACL功能，有效防御ARP攻击和病毒；
支持完善的风暴控制功能，可对广播、组播、单播风暴进行抑制。
支持特有的ARP入侵检测功能，可有效防止黑客或攻击者通过ARP报文实施日趋盛行的“ARP欺骗攻击”；
支持IP Source Guard特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒，以及大流量地址仿冒带来的DoS攻击。
提供DHCP Snooping（侦听）功能，通过建立和维护DHCP Snooping绑定表，实现侦听接入用户的MAC地址、IP地址、租用期等信息，解决了 DHCP用户的IP和端口跟踪定位问题。
△ 完备的可靠性保护机制
S3500E系列通过CPU保护策略对发往CPU的报文进行流分类和流限速，避免非法攻击报文对CPU的攻击和资源消耗；
支持STP、RSTP、MSTP等多种生成树协议，快速收敛，提高容错能力，保证网络的稳定运行和链路的负载均衡，合理使用网络通道，提高冗余链路利用率；
采用电信级的开关电源，具有防雷设计、防过压设计、防浪涌设计，电压可适应110-240V大范围，保证在不良自然天气及电压不稳环境下网络的正常运行。
△ 便捷的管理维护
通过简单的可视化WEB界面（支持http及https协议），可对交换机的各种功能进行简单方便的操作；
支持SNMP V1/V2/V3网管对设备进行配置管理，为中小企业客户集中设备管理提供便利；
支持命令行接口（CLI）、Telnet、Console口进行管理，适合专业的网络管理人员；
支持SSH2.0等加密方式，使得管理更加安全；
支持PDP、LLDP协议，使网络管理更为简单；
支持NTP时钟协议，可自动同步网络时间；
支持端口短接恢复出厂设置，使维护更加简单；
支持TG云盒子统一管理，创新的360式网络诊断；
△ 全新节能设计，引领低碳通信
遵循IEEE 802.3az（Energy Efficient Ethernet 能效以太网），提供端口低耗电闲置模式，根据线缆长度进行相应输出功率调整，并且支持无连接时端口休眠，大幅度降低功耗。
产品规格
项目 | S3500E-24G-4TF | S3500E-24F-4TF | S3500E-48G-4TF | S3500E-48F-4TF |
固定端口 | 24个10/100/1000M电口 | 24个千兆SFP光口 | 48个10/100/1000M电口 | 48个千兆SFP光口 |
4个千兆SFP复用光口 | 8个10/100/1000M复用电口 | 4个千兆SFP复用光口 | 4个10/100/1000M复用电口 | |
管理端口 | 1个Console口 | |||
复位键 | 1个恢复出厂设置孔 | |||
扩展槽位 | 2个万兆扩展槽（后面板） | |||
万兆扩展卡 | 1端口万兆SFP+扩展卡 | |||
2端口万兆SFP+扩展卡 | ||||
交换容量 | 88Gbps | 136 Gbps | ||
包转发率 | 96Mpps | 131Mpps | ||
工作温度 | —20~50°C | |||
存储温度 | —40~70°C | |||
工作湿度 | 10%～90%无凝结 | |||
存储湿度 | 5%～95%无凝结 | |||
外观尺寸 | 440（L)×285(W)×44.5(H)mm | |||
整机重量 | <4Kg | |||
输入电压 | AC：110～240V/50～60Hz | |||
整机功耗 | <50W | |||
数码报警管 | 支持 | 不支持 | ||
节能环保 | 符合国际“IEEE”环保节能标准 | |||
业务特性
项目 | S3500E-24G-4TF | S3500E-24F-4TF | S3500E-48G-4TF | S5300-48F-4TF |
支持协议标准 | IEEE 802.3,10BASE-T以太网； | |||
IEEE 802.3u,快速以太网标准； | ||||
IEEE 802.3ab,千兆以太网标准； | ||||
IEEE 802.3z,千兆以太网光纤标准； | ||||
IEEE 802.3ae,10G以太网标准； | ||||
IEEE 802.3x,全双工以太网数据链路层流控； | ||||
IEEE 802.3,10BASE-T以太网； | ||||
IEEE 802.3u,快速以太网标准； | ||||
MAC地址 | 支持32K MAC地址表； | |||
支持自动更新，双向学习； | ||||
VLAN | 最大支持4096个VLAN； | |||
支持基于端口的VLAN； | ||||
支持802.1Q标准的VLAN； | ||||
支持MAC VLAN； | ||||
支持Protocol VLAN； | ||||
生成树 | 支持STP生成树协议； | |||
支持RSTP快速生成树协议； | ||||
支持MSTP多生成树协议； | ||||
端口汇聚 | 支持14组汇聚 ，每组最多支持16个端口 | 支持26组汇聚 ，每组最多支持8个端口 | ||
支持静态聚合、动态聚合 | ||||
端口镜像 | 支持多对一的端口镜像，对镜像源端口的数量没有限制 | |||
端口流控 | 支持半双工基于背压式控制； | |||
支持全双工基于PAUSE帧； | ||||
端口限速 | 支持基于端口的输入/输出带宽管理 | |||
组播控制 | 支持IGMP Snooping； | |||
DHCP | 支持DHCP Client； | |||
支持DHCP Server； | ||||
支持DHCP Snooping； | ||||
支持DHCP Relay； | ||||
风暴抑制 | 支持对广播、组播、单播等进行抑制 | |||
安全特性 | 硬件支持IP ACL，MAC ACL，Vlan ACL，支持基于三、四层的ACL功能； | |||
硬件支持基于端口的IP+MAC绑定； | ||||
支持IP Source Guard； | ||||
支持ARP Detection功能； | ||||
支持IEEE 802.1x端口认证； | ||||
支持Radius认证； | ||||
支持NAS认证； | ||||
QOS | SP（Strict Priorty），严格优先级轮转算法； | |||
WFQ (Weighted Fair Queuing)加权公平排队； | ||||
WRR (Weighted Round Robin)，加权优先级轮转算法； | ||||
Random Early Detect (RED)，随机早期检测算法； | ||||
WeightedRandomEarlyDetection (WRED)，加权随机早期检测算法； | ||||
Head Of Line，防止拥塞机制； | ||||
Best-Effort Service，尽力而为服务； | ||||
First come first served，先到先服务算法； | ||||
802.1p端口队列优先级算法； | ||||
Cos/Tos，QOS标记； | ||||
Differentiated Service，区分式服务； | ||||
网线线序 | 支持Auto-MDIX功能，自动识别直通网线和交叉网线 | |||
协商模式 | 支持端口自动协商功能（自协商传输速率和双工模式） | |||
系统维护 | 支持配置文件上传/下载； | |||
支持升级包上传； | ||||
支持WEB恢复出厂配置； | ||||
支持系统日志功能； | ||||
支持Ping； | ||||
网络管理 | 支持TG云盒子管理； | |||
支持WEB界面管理（支持http及https协议）； | ||||
支持CLI界面管理； | ||||
支持Telnet远程管理； | ||||
支持SSH 2.0； | ||||
支持SNMP网管； | ||||
支持LLDP； | ||||
订购信息
设备名称 | 设备信息 |
S3500E-28G-4TF | 24个10/100/1000M电口；4个千兆SFP复用光口；2个万兆扩展槽（最大支持4个万兆口）；1个Console口； |
S3500E-24F-4TF | 24个千兆SFP光口；8个10/100/1000M复用电口；2个万兆扩展槽（最大支持4个万兆口）；1个Console口； |
S3500E-48G-4TF | 48个10/100/1000M电口；4个千兆SFP复用光口；2个万兆扩展槽（最大支持4个万兆口）；1个Console口； |
S3500-48F-4TF | 48个千兆SFP光口；4个10/100/1000M复用电口；2个万兆扩展槽（最大支持4个万兆口）；1个Console口； |
万兆扩展卡 | 扩展卡信息 |
S3500E-1SFP+ | 1端口万兆SFP+扩展卡（需配SFP+光模块） |
S3500E-2SFP+ | 2端口万兆SFP+扩展卡（需配SFP+光模块） |
光纤模块 | 模块信息 |
SFP+-10GE-SX-MM850 | 万兆SFP+多模模块-(850nm,0.3km,LC) |
SFP+-10GE-LX-SM1310 | 万兆SFP+单模模块-(1310nm,10km,LC) |
SFP-GE-SX-MM850 | 千兆SFP多模模块-(850nm,0.55km,LC) |
SFP-GE-LX-SM1310 | 千兆SFP单模模块-(1310nm,20km,LC) |
SFP-GE-LX-SM1550 | 千兆SFP单模模块-(1550nm,80km,LC) |
SFP+-10GE-AOC | 集成2个SFP+万兆多模模块-铠装AOC光纤线-5M/15M/30M可选 |
SFP+-10GE-CU24-3M | 集成SFP+模块，10G高速电缆，长度3M，24号线径 |
