产品概述
S2100-V3系列绿色节能交换机是TG-NET即2012年推出S2100系列全千兆环路监测安全型交换机的改良版系列产品，目前推出两款型号：S2100-26G-2F-V3、S2100-10G-2F。该机型采用业界少有的独立光口设计，突破传统的复用口局限；可靠的交换引擎、宽频的电信级电源设计、快速高效的环路保护功能，为您的网络稳定运行保驾护航；国际“EEE”环保节能标准设计，切实为用户省电省钱。该系列产品针对局域网中出现的安全及内网风暴问题，提供专业的环路保护、端口隔离、VLAN划分、带宽控制等防御功能，可以通过简单的可视化WEB界面进行管理。非常适合小区居民楼、学校宿舍楼、宾馆酒店等饱受环路困扰的网络建设使用。
产品外观

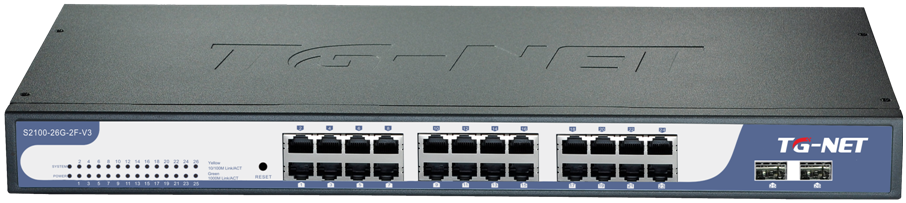

S2100-26G-2F-V3
24个10/100/1000M电口；
2个千兆SFP独立光口；
S2100-10G-2F
8个10/100/1000M电口；
2个千兆SFP独立光口；
产品特点
n 快速高效的环路保护
实时监测：内置免配置环路保护功能，实时监测网络情况，及时发现网络中产生的环路；
迅速报警：发现环路时，交换机内置蜂鸣器迅速告警，提示网管人员出现环路故障；
精准定位：环路故障端口指示灯周期性慢闪，直观的帮助网管人员及时准确定位环路端口；
智能阻塞：当监测到网络中存在环路时，自动阻塞环路端口，防止环路产生广播风暴，保障网络正常通信；
自动恢复：环路故障排除后，网络自动恢复正常，蜂鸣告警解除，环路端口恢复正常工作。
n 无阻塞高速转发
S2100系列交换机所有端口提供二层线速交换的能力，保证所有端口无阻塞地进行报文转发。
n 便捷的管理维护
通过简单的可视化WEB界面，可对交换机的各种功能进行简单方便的操作；
支持端口短接恢复出厂设置，使维护更加简单。
支持TG云盒子统一管理，创新的360式网络诊断；
n 电信级电源可靠性保护
采用电信级的开关电源，具有防雷设计、防过压设计、防浪涌设计，电压可适应110～240V大范围，保证在不良自然天气及电压不稳环境下网络的正常运行。
n 全新节能设计，引领低碳通信
遵循IEEE 802.3az（Energy Efficient Ethernet 能效以太网），提供端口低耗电闲置模式，根据线缆长度进行相应输出功率调整，并且支持无连接时端口休眠，大幅度降低功耗。
产品规格
项目 | S2100-26G-2F-V3 | S2100-10G-2F |
固定端口 | 24个10/100/1000M电口 | 8个10/100/1000M电口 |
2个千兆SFP独立光口 | 2个千兆SFP独立光口 | |
Reset键 | 1个 | 无 |
交换容量 | ≥52Gbps | ≥20Gbps |
包转发率 | 39Mpps | 15Mpps |
工作温度 | —20~50°C | |
存储温度 | —40~70°C | |
工作湿度 | 10%～90%无凝结 | |
存储湿度 | 5%～95%无凝结 | |
外观尺寸 | 440（L)×285(W)×44.5(H)mm | 230（L)*154(W)*44(H)mm |
整机重量 | <4Kg | <1.5Kg |
输入电压 | AC：110～240V/50～60Hz | |
整机功耗 | <30W | <10W |
节能环保 | 符合国际“EEE”环保节能标准 | |
业务特性
项目 | S2100-26G-2F-V3 | S2100-10G-2F |
支持协议标准 | IEEE 802.3,10BASE-T以太网； | |
IEEE 802.3u,快速以太网标准； | ||
IEEE 802.3ab,千兆以太网标准； | ||
IEEE 802.3z,千兆以太网光纤标准； | ||
IEEE 802.3x,全双工以太网数据链路层流控； | ||
IEEE 802.3az,EEE高效节能以太网标准； | ||
MAC地址 | 支持16K MAC地址表； | |
支持自动更新，双向学习； | ||
VLAN配置 | 最多支持4096个VLAN； | |
支持基于端口的 VLAN； | ||
支持802.1Q标准 VLAN； | ||
环路保护 | 支持环路保护功能，实时监测、迅速报警、精准定位、智能阻塞、自动恢复 | |
端口隔离 | 支持下行端口相互隔离，同时都能与上行口通信 | |
端口流控 | 支持半双工基于背压式控制； | |
支持全双工基于PAUSE帧； | ||
端口限速 | 支持基于端口的输入/输出带宽管理 | |
风暴抑制 | 支持基于包转发速率的广播风暴抑制 | |
网线线序 | 支持Auto-MDIX功能，自动识别直通网线和交叉网线 | |
协商模式 | 支持端口自动协商功能（自协商传输速率和双工模式） | |
系统维护 | 支持升级包上传； | |
支持WEB恢复出厂配置； | ||
支持Ping检测； | ||
网络管理 | 支持TG云盒子管理； | |
支持WEB界面管理； | ||
订购信息
设备名称 | 设备信息 |
S2100-26G-2F-V3 | 24个10/100/1000M电口；2个千兆SFP独立光口 |
S2100-10G-2F | 8个10/100/1000M电口；2个千兆SFP独立光口 |
光纤模块 | 模块信息 |
SFP-GE-SX-MM850 | 千兆SFP多模模块-(850nm,0.55km,LC) |
SFP-GE-LX-SM1310 | 千兆SFP单模模块-(1310nm,20km,LC) |
SFP-GE-LX-SM1550 | 千兆SFP单模模块-(1550nm,80km,LC) |
