武汉华通鑫达科技有限公司

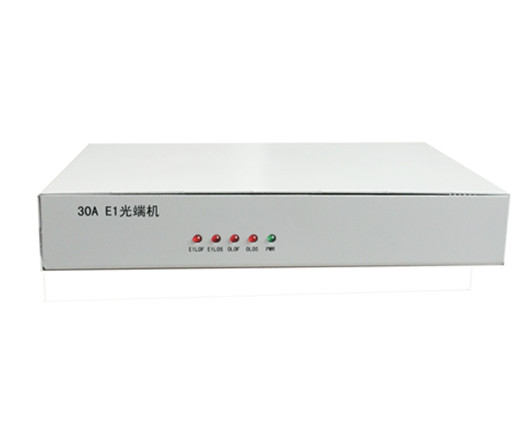

武汉单E1光端机
  • 产品名称:武汉单E1光端机
  • 产品品牌:华通鑫达
  • 产品型号:HTXD-30A
  • 产品规格:对
  • 产      地:武汉
  • 参考价格:
  • 样本下载:点击此处下载样本...

产品介绍填写订单

  一:概述

  HTXD-30A E1光端机传输设备是武汉华通鑫达科技有限公司以超大规模集成电路核心构成的30路光电合一传输设备。可提供面向电信的E1传输,面向ISDN的传输和多种接口(音频、数据),面向 LAN和 WAN 的光纤解决方案。适用于小容量交换机组网、用户环路网,移动通信(基站)、专网、DDN网等。

  二:主要特点

  采用大规模ASIC芯片,具功耗低,可靠性高的特点。

  提供1个E1接口

  提供1个光接口

  提供E1的远端环回测试功能,维护方便。

  电源可选直流-48V或交流220V,特殊情况可采用±24V。

  可与SJ 30B V35光猫对通。

  三:技术参数

  光接口特性

  线路码型:1B1H

  线路码速:16.896Mb/s

  发送光功率:LD ≥-11dbm

  接收灵敏度 ①标准:≤-40dBm

  光纤活动连接器:FC型或SC型

  适用光纤:单模,1.3μm

  E1接口电特性

  标称速率:2048Kb/s,容差±50ppm

  接口码型:HDB3

  接口阻抗:75欧姆(不平衡)或120欧姆(平衡)

  数字接口电气特性:符合ITU—TG.703建议

  抖动转移特性:符合ITU—TG.823建议

  输入抖动容限:符合ITU—TG.823建议

  通信容量:1个2M等效话路数为30路

  2Mb/s信号接头:BNC型

  供电条件

  供电电压:-48V容差范围 –36V~-72V

  或直接选择交流220V

  纹波:Vpp≤240mV

  功耗:≤5W

  工作环境

  环境温度:0℃~+40℃

  相对湿度:≤90%(35℃时)

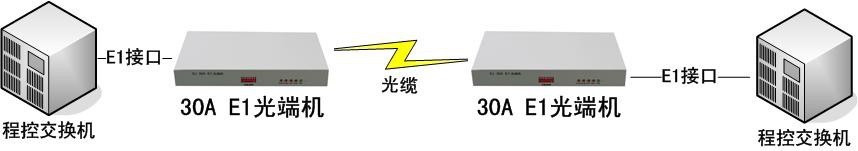

  四:典型应用
