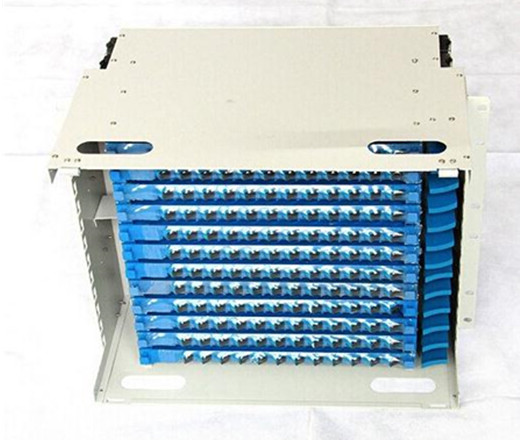

武汉144芯ODF光纤配线架
  • 产品名称:武汉144芯ODF光纤配线架
  • 产品品牌:
  • 产品型号:
  • 产品规格:
  • 产      地:武汉
  • 参考价格:
  • 样本下载:点击此处下载样本...

产品介绍填写订单

  ODF光纤配线架,是用于光缆引入、固定和保护、光缆终端与尾纤熔接,用户可根据实际需求选配单元数量或法兰盘数量.
产品结构:
     光纤熔接配线单元盒由外壳、内部构件、光纤接头保护件3部分组成。
     1外壳:外壳方便开启,便于安装。
     2内部构件包括以下部分:
     2.1支撑架:内部结构的主体,用于内部结构的支撑;
     2.2集纤盘:用于有顺序地存放光纤接头(及其保护件)和余留光纤,可余留光纤的长度不小于1.6m,余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间;
     2.3固定装置:用于光缆护套固定、光缆加强构件固定和配线尾纤固定。
     2.4 光纤接头的保护采用热收缩保护管。
外观:
    光纤熔接配线单元盒形状完整,无毛刺、无气泡、无龟裂和空洞、无翘曲、无杂质等缺陷。全部底色应均匀连续。经静电喷塑处理,其色泽应均匀一致无划痕和露底。
材料:
    光纤熔接配线单元盒中,所有的塑料部件采用的材料具有防腐性能,金属部件采用静电喷塑处理,以增加其防腐蚀性能;材料的物理、化学性能稳定并且材料之间有良好的相容性。
    1热收缩保护管采用的材料及填充物的热熔温度不小于120℃,热软化温度大于90℃,使用温度:-25℃~+40℃。
    2全部材料无毒、无腐蚀,对人体健康和其它设备无副作用。
结构特点:
    1用19″标准安装界面,适用于多种机架、机柜上的安装
    2采用金属结构,表面涂装静电喷塑,结构轻巧,外形美观
    3全模块化设计,全正面化操作,安装灵活、施工维护方便
    4抽拉式设计,集熔接配线一体化的熔接配线模块
    5适用于束状和带状光缆
    6每盘可卡式安装12个FC,FC(双芯),SC,及ST适配器,适配器正面呈30°角,既保证拉光纤的曲率半径,又可避免激光损伤眼睛。
    7模块可取出至设备外操作,简单方便
    8光缆和尾纤均具有2m以上的盘储空间

特点 :

◇全模块化设计,全正面化操作

◇集熔接与配线于一体,最大限度的高密度化

◇可安装于19寸标准机架上

◇适用于带状和非带状光缆

◇可卡接式安装FC、SC、ST和LC等多种适配器

◇适配器与设备在30°卡接式安装,既保证了跳线的弯曲曲率半径,又可避免激光灼伤人眼

◇操作方便,保护完善

◇光缆和尾纤均具有2m以上的盘储空间

性能指标:

◇环境温度:-40℃~+60℃

◇大气压力:70Kpa~106Kpa

◇相对湿度:≤95%(+40℃时)

◇光纤连接器插拔耐久性寿命大于1000次
