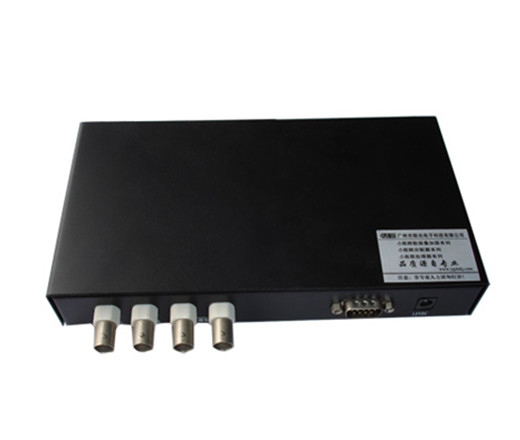

视频字符叠加器(单路)
  • 产品名称:视频字符叠加器(单路)
  • 产品品牌:
  • 产品型号:
  • 产品规格:台
  • 产      地:武汉
  • 参考价格:
  • 样本下载:点击此处下载样本...

产品介绍填写订单

该款视频字符叠加器(1路视频输入,2路字符叠加输出,1路视频缓冲输出


功能描述

1.汉字显示,16(行)× 20(列),16×16点阵;

2.字型可设置成大、小两种规格;

3.字符可设置成闪烁或不闪烁;

4.字符具有黑边,或可设置黑背景,在较亮的背景下,仍可看清楚;

5.编址通讯,使用一个RS422接口可实现对多路视频信号的字符叠加;

6.通信口可设置成RS232或RS422标准,能适应各种使用环境;

7.汉字字库容量可达16384个汉字字符;

8.汉字字库编码与国标码兼容,使编程更加方便;

9.内置伪时钟日期发生器,并可通过串口命令设置时间日期及显示位置;

10.设计合理,字符稳定,无需调整;

11.视频接口:2路视频输入,2路视频缓冲输出(不带字符叠加),4路视频字符叠加输出。



技术参数

◆ 视频输入      1个输入端子(BNC),1.0Vp-p/75Ω

◆ 视频输出      1个环路输出(BNC),2个叠加输出(BNC),1.0Vp-p/75Ω

◆ 视频带宽      10MHz

◆ 信噪比        >60dB

◆ 同步          内同步

◆ 数据通讯      RS232或RS422标准接口,DB9阳座,编址通讯

◆ 汉字显示      16(行)×20(列)

◆ 字符属性      大小两种规格、闪烁或不闪烁、黑边或黑底、两级亮度,软件可调

◆ 字库容量      16384个16×16点阵汉字字符

◆ 输入电压      AC220V

◆ 功率消耗      8W

◆ 工作温度      -10℃—+65℃

◆ 外型尺寸      170×115×30mm

◆ 重量          2.2KG



应用领域

    动态视频数据叠加器(VDM800/802)是专门为公路监控系统设计的视频产品,可广泛用于金融、安防、交通及各类工业环境的视频监控系统,实现对视频信号的实时叠加。
