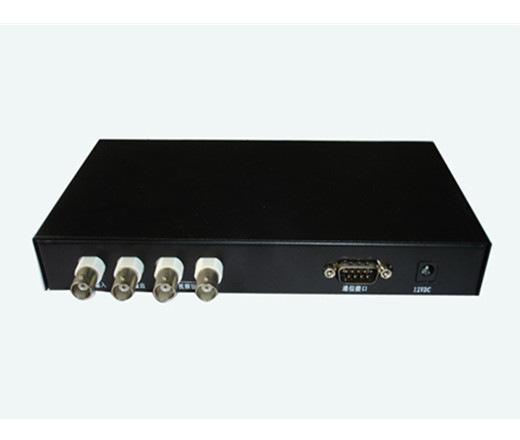

视频字符叠加器(单路)
  • 产品名称:视频字符叠加器(单路)
  • 产品品牌:
  • 产品型号:
  • 产品规格:台
  • 产      地:武汉
  • 参考价格:
  • 样本下载:点击此处下载样本...

产品介绍填写订单

功能描述

1. 字库为GB1232标准字库,共8192个汉字和字符。汉字和字符显示为12×18点阵;

2. 整屏可显示12(行)×24(列)字符或汉字窗;不少于16个不同汉字;

3. 字符可设置成大、小两种规格,闪烁或不闪烁;

4. 字符具有黑边,可设置黑背景和取消黑背景,在较亮的情况下,字符仍清析可见;

5.汉字字库编码与国标码兼容,使编程更加方便;

6. 通信口使用RS232标准,采用光电隔离技术,能适应各种使用环境;

7. 内置伪时钟日期发生器,并可通过串口命令设置时间日期及显示位置的调整;

8. 设计合理,字符稳定,无需调整;

9. 视频接口: 1路视频输入,1路视频缓冲输出(不带字符叠加),2路视频数据叠加输出。


技术性能

◆ 视频输入: 1个输入端子,1.0Vp-p/75Ω

◆ 视频输出: 1个环路输出端子,2个叠加输出端子,1.0Vp-p75Ω

◆ 视频带宽: 10MHz

◆ 信噪比:   >60dB

◆ 同步:     外同步

◆ 数据通讯: RS232标准接口,DB9阳座

◆ 汉字显示: 12(行)×24(列)

◆ 字符属性:大小两种规格、闪烁或不闪烁、黑边、黑底或取消黑底,软件可调

◆ 字库容量:最大8192个12×18点阵汉字字符

◆ 输入电压: DC12V

◆ 功率消耗: <2W

◆ 工作温度:  -10℃~+60℃

◆ 外形尺寸:  170×115×30mm

◆ 重量:      0.6Kg


应用领域

   动态视频数据叠加器(VDM300/302)是专门为公路监控系统设计的视频产品,可广泛用于金融、安防、交通及各类工业环境的视频监控系统,实现对视频信号的实时叠加.
