装饰装潢网络白皮书

装饰装潢网络白皮书

随着这两年网络应用的发展,个人及企业网络对需求的提升,在网络设备搭建及升级过程中, 要求不影响室内装潢,同时要与室内风格相吻合,上网应用产品安全、使用稳定等要求,因此我们深耕客户需求对装潢行业的特点深入分析。装潢分为家装和工装两种行式,家庭建筑结构复杂,单台或多台无线路由覆盖效果差,管理难度大。而工装要求装潢的设计理念是创造一个多功能领域,鼓励个人和团体灵活、轻松的工作,整个空间给人舒适、自在的感觉的环境,办公网络应符合低复杂度、低功耗、低成本、高可靠、扩展性强的网络需求。



那工装和家装网络选用什么样的产品解决方案好呢?鉴于家装通常安装无线智能家居尤为便利快捷,不需要复杂的布线,主人在家,拿这说明书就可自行安装,保持房间的干净整洁;自动组网,扩展性强,可以随时更新升级。而工装中现代化办公室配合装潢设计办公网络,可以根据客户的需要自动组网,嵌入各种智能设备,即插即用,做到智管理、简运维,无线应用无死角覆盖、无线可漫游、承载智能设备流量。



品牌优势:

D-Link 成立于 1986 年,创立至今三十多年,凭借其完整多元的产品线以及优异且屡获国际奖项肯定的网络产品和服务,友讯科技已然成为年营收总值超过十亿美元的国际知名企业。 D-Link 在快速、竞争和不断发展的环境中,凭借着三十多年的通路产品及多年的行业  解决方案的沉淀与品质保障,更能为客户在实际应用中提供增值服务。我们的使命乃致力为全球消费者以及各规模企业提供高质量的网络解决方案



为什么选择D-Link

D-Link 着重于满足客户的需求,采用创新技术,提供更好连接性、安全性、更高效能且兼具成本效益的网络解决方案予一般家庭及企业用户,在绿色技术之贡献也深具前瞻性,领先推出符合绿能环保概念且优质的网通产品。同时也领先业界,首创推出创新之云端应用产品及解决方案,傲视群伦。D-Link 于全球65国设立185个营销据点,深入当地了解市场,落实「本地化经营」,以国际等级的专业与服务提供本地客户及伙伴最符合当地需求的产品与解决方案。



家装、工装如何判断网络设备质量好坏、实施是否专业

工艺

在设计弱电箱专用产品时,最重要考虑到路由及无线产品它们的安全性,避免发生火灾意外,因此重要的外壳安全至少达到阻燃等级V0标准,简单的说在两次10秒的燃烧测试后,火焰在30秒内熄灭,不能有燃烧物掉下。



布局

家庭、办公网络布局各式各样,不计其数,大部分的布局都是从一系列基本布局变化而来,但主要应用以有线和无线为表现形式。

家庭布局即要考虑美观,更要考虑到合理性。家中基本都有弱电箱,它一般是金属结构 ,家中的弱电箱除了有电话线和电视线外还有网络进线。很多时侯我们看到家庭用户为了充分利用空间把无线路由器放到弱电箱内使用,经常抱怨网络不稳定、掉线等问题,这主要是金属对无线信号的屏蔽导致。

考虑到以上情况,充分利用空间,要求对外网没有衰减,不影响装潢的情况下,在弱电箱中放置专为此设计的路由条,来满足家中上网需求的控制中心。

工装布局更为讲究,由其现在无线应用的普及,同时要考虑的因素很多,包括无线干扰、无线安全、无线覆盖强度,无线应用高密度等多种因素,根据因素对AP装的位置,安装的角度,应用的控制全面配合达到最佳效果。



信号

顾名思义信号质量的好坏是使用者无线应用体验好坏的表现,那信号质量如何判断:

  1. 信道串扰问题:由于无线广泛应用,信道串扰会影响无线通讯质量,可通过自动选取最优质信道提供高质量的传输。
  2. 无线覆盖问题:由于装修材料的不同对无线信号的干扰也不同,无线覆盖范围可通过手机或电脑安装第三方软件来专业辅助判断。
  3. 办公高密度应用问题:可通过双频无线AP,自动功率,负载均衡等多种方式针对实际应用而设计。



AP放置禁忌

无线信号会受到建筑格局,建筑材料等因素会影响无线信号的发射与接收的效果和质量,因此我们要尽可能的避免或远离此类物质。在物质分类中金属物体影响最为严重,不仅阻挡微波无线信号,它还能把电磁的能量给吸收掉,生成弱电流泄流掉,因此,无线信号在家庭、办公环境中最大的金属物体的障碍物是内有钢筋网的楼板,这个方向的信号几乎没有穿透的可能。要能穿透,信号也是非常的弱。

避免无线信号同频干扰,所谓同频干扰,是指无用信号的载频与有用信号的载频相同,并对接收同频有用信号的接收机造成的干扰。除AP外,还有一些生活电器也会对无线信号存在干扰,如微波炉、无绳电话等。



健康

对于品牌与产品质量,都要遵循国家及国际标准,如:ISO9001质量政策、ISO4001环境政策(绿色产品、节能产品、无污染)、ISO14064-1温室气体盘查与政策宣言(低碳),国家3C强制性产品认证等。

对于绿色无线应用,要求低功耗、可定时开关无线、可轻松触摸开关无线,做到人性化操作。



解决方案

  1. 家装解决方案,产品清单

名称

型号

数量

描述

单价

总价

路由

 DI-7001 MINI

1

Lan:4*10/100BASE-T (标准POE供电),Wan:1*10/100BASE-T ,





交换机

DGS-108

1

8个千兆电口,铁壳,162 x 102 x 28mm





家居AP

DI-500WF

3

2.4G、300M、802.11n、面板式





布线

NNCB5EUGR305.B6G

1

4对超五类非屏蔽线缆





DCEJRJ45X100

1

超五类RJ45水晶头(100个/盒)





总计

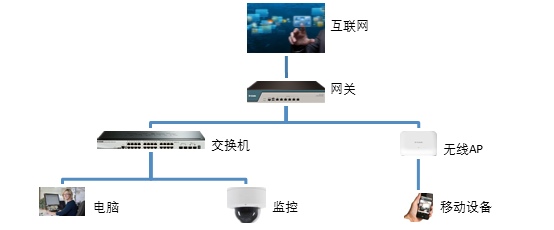

  1. 有线及无线网络解决方案

    工装500平米,人员50人,布线需求

名称

型号

数量

描述

单价

总价

网关

DI-7100G+

1

11英寸可上机架,1-4个LAN口,适合100台PC以下企业网络环境





交换机

DGS-1100-26

2

24个千兆电口+2个千兆SFP光口,智能网管交换机,桌面型可上机架、支持Web管理





无线AP

DI-700WP

2

吸顶式双频11ac吸顶AP,最高可提供750M无线传输速率,2个百兆接口,内置高增益天线





监控

TNR-4-S1Q

1

4路QQ NVR硬盘录像机





TCS-T40-31F

4

200万高清网络经济型红外半球(2.8-12mm变焦)





布线

NNCB5EUGR305.B6G

10

4对超五类非屏蔽线缆





DCTIODMUPOUT

50

双口墙上型面板





DCEIOMUPC001

100

超五类非屏蔽信息模块





DCEJRJ45X100

3

超五类RJ45水晶头(100个/盒)





DTR6832U

1

32U 黑色1600*600*800 机柜





DCEPP24UKR1U

3

24口超五类非屏蔽配线架(含模组,一体式结构)





总计

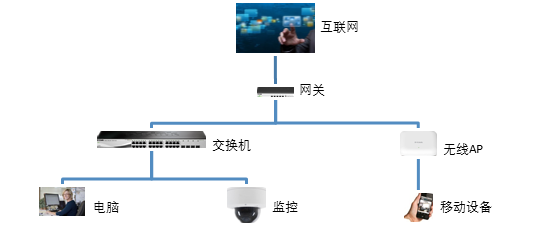

  1. 有线及无线网络解决方案

    工装1500平米,人员200人,布线需求

名称

型号

数量

描述

单价

总价

网关

DI-7300G+

1

19寸桌面钢壳企业智能网关,5个千兆端口,WAN/LAN切换,支持上网行为管理(APP管控),支持基于应用的智能流控、VPN,支持对接智慧云平台,支持微信连WiFi、短信等认证,支持微信吸粉,广告营销推送,客流统计分析,支持微信管理,带机量200台,可管理128台AP;





交换机

核心:DGS-1510-28

1

24个千兆电口+2个千兆SFP光口+2个万兆SFP+光口,智能型网管交换机专业版,支持静态路由,支持万兆物理堆叠环网





接入:DES-1210-52

4

48个百兆电口+2个千兆电口+2个千兆光电组合口,Smart交换机,机架型,铁壳,支持Web,SNMP管理





POE:DHS-3218MP-AC

1

16个百兆PoE电口+2个千兆光电组合口,支持802.3af/at PoE标准,1-24单端口PoE最大功率30W,整机PoE最大功率250W,Web/SNMP网管,铁壳,机架型,440 x 200 x 44mm



无线AP

DI-700WP

10

吸顶式双频11ac吸顶AP,最高可提供750M无线传输速率,2个百兆接口,内置高增益天线





监控

TNR-20-S4

1

20路4盘H.265 NVR硬盘录像机





TCS-T40-31F

4

200万高清网络经济型红外半球(2.8-12mm变焦)





TCS-T71-31F/Z

4

200万CMOS高清网络经济型红外枪机(2.8-12mm变焦)





布线

NNCB5EUGR305.B6G

50

4对超五类非屏蔽线缆





DCTIODMUPOUT

200

双口墙上型面板





DCEIOMUPC001

400

超五类非屏蔽信息模块





DCEJRJ45X100

10

超五类RJ45水晶头(100个/盒)





DTR8842U

1

42U 黑色2000*800*800





DCEPP48UKR2U

5

48口超五类非屏蔽配线架(含模组,一体式结构)





总计







产品价值

家装:

  1. 路由条入弱电箱,面板式AP入墙,和装修风格浑然一体,不破坏装修,无需占用额外空间,全隐藏式部署;
  2. 精细的流量管控,精准区分流量类型,设备优先级分类管理,保证游戏不卡,视频流畅;
    1. 简运维:路由+POE+AC功能三合一,部署方便,管理简单
    2. 智管理:触摸式开关,随用随开,减少辐射,绿色环保,科学安排孩子上网时间,健康节能
    3. 全覆盖:无线信号延伸到每个房间,无线无感知漫游,完美的覆盖效果,信号无处不在
  3. 企业级无线承载网络,满足家庭各类无线应用;

工装

  1. Web管理,容易部署。
  2. 上网流量控制,让管理者轻松管理上网行为。
  3. 环路检测,DHCP服务器监管,保证网络运行稳定。
  4. 无线AP 统一管理,让无线网络不再复杂。
  5. 访客隔离,保障办公安全
    1. 简运维:1、安装向导可以帮助用户:仅需3步即可完成监视网络的设置。2、自动检测D-Link或第三方监控设备,并自动生成拓扑图
    2. 智管理:高清监控数据安全通道,并针对监控数据提供较高的转发优先级,避免视频流断断续续或失真, 硬盘录像,24小时记录办公环境
