网吧解决方案

网吧解决方案

  1. 综述

    互联网上网服务营业场所经营单位遵守有关法律、法规的规定,加强行业自律,自觉接受政府有关部门依法实施的监督管理,遵循82号令,为上网消费者提供良好的绿色网络服务。回顾国内网吧行业的发展历程,现在的网吧行业主要问题集中在服务、管理、增值等方面。网吧网络发展至今,速度、稳定和安全是网民选择网吧时最重要的考量因素。如果游戏速度和系统启动速度不够快,PC 配置再高,装修再豪华,网民也一样认为该网吧没有吸引力。由于近几年无盘系统在网吧中的应用率和普及率大大提高的同时,网吧的客户机并非是单一的处理本机的数据运行,从某种程度上来说,基本上客户机更多的是在于服务器之间的数据交互,比如需要读取服务器里面的歌曲、电影、游戏等等;同时加上网吧里面的计时、计费、监控等软件等等,全部需要以网络为平台进行传输。当网络的数据链路带宽已经不足以承载网络中需要传输的数据量的时候,则会导致网吧的网络风暴、数据拥堵,更为严重者,可能会导致网吧的网络瘫痪,所以才采用万兆解决方案

  2. 网吧需求分析

    在网吧建立了高档的环境与良好的服务质量后,网吧网络环境的改变就尤为重要,在管理与运维方面做到智管理、简运维,直接关系到网吧后期的发展。影响网吧的主要是网络的流畅、稳定与安全这三大问题,流畅性:网吧用户主要以玩网游为主,为了使各种网络应用不会出现卡的情况,通过路由器中的全面且强大的策略路由机制,轻松的实现了网游等数据走访光纤,聊天、视频以及下载等数据走访。稳定性:通过合理自动分配带宽,在空闲或高峰期间不会因个别客户使用P2P等软件而影响其他客户的带宽,从而不会影响整个网络的稳定性。安全性:面对网吧内病毒与攻击的猖狂,在开启防御体系的情况下,对路由器自身的转发性能,不产生影响,网络稳定大幅度提高。



网吧提高整体传输质量与速度,迫在眉睫将现有的千兆网络用高性能的万兆网络来取代,,即万兆为主干,千兆到桌面:

1、万兆骨干网络,提高网络整体性能。千兆到桌面,合理利用带宽比例。

2、万兆连接服务器,提高服务器的访问速度,有效避免网络瓶颈

3、两层网络的万兆级联,增大了整个网络负载能力。

4、可充分利用网吧网络已有设备,使设备利用率最大化;新增设备余留一定的升级空间。

  1. 解决方案,网络拓朴

    此网吧环境分为不同区域,有500台主机(含无线主机)。不同区域使用DGS-1026X和DGS-1052X作为接入,并使用万兆口上联至核心DXS-1210-20T。网吧各种服务器可使用万兆直接接入DXS-1210-20T,网络拓扑如下:

名称

型号

数量

描述

单价

总价

行为审计

DAR-7000-30

1

自定义wan口、lan口。共6个千兆电口。支持多线路负载均衡,应用流控,全网审计,行为管理。拥有强大的特征库及千万数量级别URL库。支持公安部82号令。





核心交换

DXS-1210-20T

1

8个 10/100/1000M RJ-45 自适应端口,12个万兆SFP+端口, 1 个 Console 口, 1个管理端口,支持端口聚合,广播风暴控制,VLAN,端口限速,ACL,QOS等





接入交换

DGS-1026X

6

24个10/100/1000M 自适应RJ45端口+2个1/10G 自适应SFP+端口,即插即用,无需管理。





接入交换

DGS-1052X

1

48个10/100/1000M 自适应RJ45端口+4个1/10G 自适应SFP+端口,即插即用,无需管理。





无线

DI-700WP

4

吸顶式双频11ac吸顶AP,最高可提供750M无线传输速率,2个百兆接口,内置高增益天线





总计





  1. 用户价值(智管理、简运维)
  2. 通过DAR-7000-30实现82号令的审计。
  3. DXS-1210-20T实现万兆汇聚,保证数据的速度转发。
  4. DGS-1026X,DGS-1052X实现千兆到桌面,保证数据转发及稳定。
  5. DI-700WP吸顶式双频11ac吸顶AP,最高可提供750M无线传输速率,



  1. 成功案例

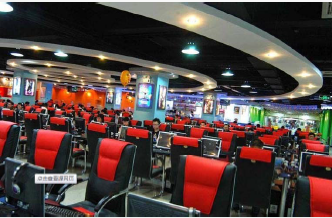

    平顶山金科网吧,原来网络为千兆骨干、千兆到桌面;随着无盘系统在网吧中的普及应用,客户机更多的是与服务器之间作频繁、大量的数据交换,比如需要读取服务器里面的歌曲、电影、游戏等等;当网络的骨干带宽已经不足以承载网络中需要传输的数据量的时候,会导致网吧的网络风暴、数据拥堵,更为严重者,可能会导致网吧的网络瘫痪;

    D‐Link为网吧行业用户专业定制的万兆网吧专用交换机,可大大提高网络骨干的数据吞吐量,构建万兆高速骨干网络,更适合无盘网吧用户,有效解决网吧千兆骨干的瓶颈,为上网用户带来畅快的上网体验;通过万兆环网的组网搭建,更解决了星形拓朴中单点故障带来的网络核心瘫痪,使得整个网络更加健壮、可靠!

    1. 项目背景

  1. 解决方案

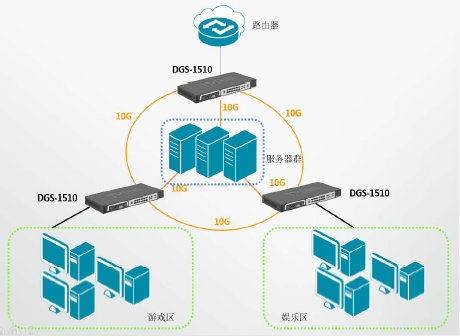

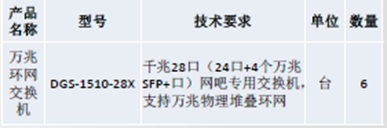

此网吧采用六台DGS‐1510‐28X万兆骨干交换机,每台交换机有24个千兆电口,4个SFP+万兆光口;每台交换机的最后两个10G SFP+光口均支持物理堆叠,6台交换机通过最后两个万兆光口依次连接堆叠为环网架构;

网吧所有客户机,千兆接入到每台交换机的24个千兆电口;网吧的游戏、电影等服务器,万接入到每台交换机的前两个万兆光口;实现网吧万兆环网骨干、千兆到桌面的高速上网体验;

环形拓扑中的任何一台链路故障,短时间内即恢复正常,所有网络应用不受影响;网络中的任何一台交换机的故障,只影响本交换机下联的PC的网络访问,对网络中其它PC的网络访问无任

何影响;
